Xây dựng kiến trúc hệ thống ngân hàng trực tuyến với C4 PlantUML Studio được hỗ trợ bởi AI

Discover how AI-Powered C4 PlantUML Studio simplifies designing online banking system architecture with AI-generated diagrams and live editing.

Feature note: The feature introduced in this article

Việc tạo ra một kiến trúc phần mềm toàn diện cho một hệ thống phức tạp như nền tảng ngân hàng trực tuyến có thể là một thách thức, đòi hỏi kiến thức kỹ thuật sâu sắc và thời gian đáng kể. Tuy nhiên, với C4 PlantUML Studio được hỗ trợ bởi AI từ Visual Paradigm, bạn có thể rút ngắn đáng kể quy trình này. Công cụ mạnh mẽ này dựa trên nền tảng web sẽ dẫn dắt bạn qua một quy trình có cấu trúc, sử dụng AI để tạo sơ đồ ban đầu dựa trên tuyên bố vấn đề của bạn, sau đó bạn có thể tinh chỉnh trong trình soạn thảo trực tiếp với màn hình chia đôi. Kết quả là một biểu diễn trực quan rõ ràng, chuyên nghiệp và dễ chia sẻ về thiết kế hệ thống của bạn. Bài nghiên cứu trường hợp này sẽ dẫn dắt bạn qua toàn bộ quy trình, minh chứng cách công cụ này có thể thay đổi cách bạn thiết kế và tài liệu hóa kiến trúc phần mềm.

Những điểm chính:

  • Sử dụng C4C4 PlantUML Studio được hỗ trợ bởi AI để nhanh chóng tạo ra các sơ đồ kiến trúc chuyên nghiệp.

  • Bắt đầu bằng một tuyên bố vấn đề rõ ràng để hướng dẫn AI tạo ra các sơ đồ chính xác.

  • Tinh chỉnh các sơ đồ do AI tạo ra trong trình soạn thảo trực tiếp để hoàn thiện thiết kế của bạn.

  • Trực quan hóa hệ thống của bạn ở nhiều cấp độ: bối cảnh, container, thành phần và triển khai.

  • Chia sẻ kiến trúc của bạn với các bên liên quan thông qua một liên kết đơn giản, chỉ đọc.

Bước 1: Xác định tuyên bố vấn đề

Bước đầu tiên trong bất kỳ nỗ lực kiến trúc nào là xác định rõ vấn đề bạn đang giải quyết. Trong C4 PlantUML Studio được hỗ trợ bởi AI, điều này bắt đầu từ tab “Tuyên bố vấn đề”. Ở đây, bạn cung cấp mô tả chi tiết về hệ thống của mình. Đối với nghiên cứu trường hợp này, dự án là một “Hệ thống ngân hàng trực tuyến”. Người dùng đã nhập tên dự án và sau đó nhấp vào nút “Hỗ trợ AI: Tạo tuyên bố vấn đề đầy đủ”. Tính năng mạnh mẽ này sử dụng AI để phân tích bối cảnh và tạo ra một tuyên bố vấn đề toàn diện và có cấu trúc cho bạn. Tuyên bố này làm nền tảng cho tất cả các sơ đồ tiếp theo, đảm bảo chúng có liên quan về bối cảnh và chính xác. Văn bản được tạo ra nêu rõ mục đích của hệ thống, người dùng chính (khách hàng và nhân viên ngân hàng), và các tương tác chính (kiểm tra tài khoản, chuyển tiền, thanh toán), tạo nền tảng vững chắc cho thiết kế.

This is the screenshot of Visual Paradigm's AI-Powered C4 PlantUML Studio. We are now at the first step. The user has provide

Bước 2: Tạo sơ đồ bối cảnh

Sau khi xác định tuyên bố vấn đề, bạn chuyển sang tab “Bối cảnh”. Đây là nơi mô hình C4 bắt đầu hình thành ở cấp độ cao nhất. AI, sau khi xử lý tuyên bố vấn đề, có thể tạo ra sơ đồ “Bối cảnh hệ thống”. Sơ đồ này hiển thị hệ thống của bạn như một thực thể duy nhất và các tương tác của nó với người dùng và hệ thống bên ngoài. Trong ảnh chụp màn hình, AI đã tạo ra một sơ đồ rõ ràng với “Hệ thống ngân hàng trực tuyến” ở trung tâm, kết nối với “Khách hàng” và “Nhân viên ngân hàng” như người dùng chính, và “Cổng thanh toán” và “Hệ thống xử lý thẻ tín dụng” như các hệ thống bên ngoài. Sơ đồ được tạo từ mã PlantUML, hiển thị rõ ràng trong trình soạn thảo bên trái, và phần xem trước trực quan bên phải được cập nhật theo thời gian thực. Điều này cho phép bạn ngay lập tức thấy tác động trực quan của công việc do AI thực hiện và thực hiện các điều chỉnh cần thiết.

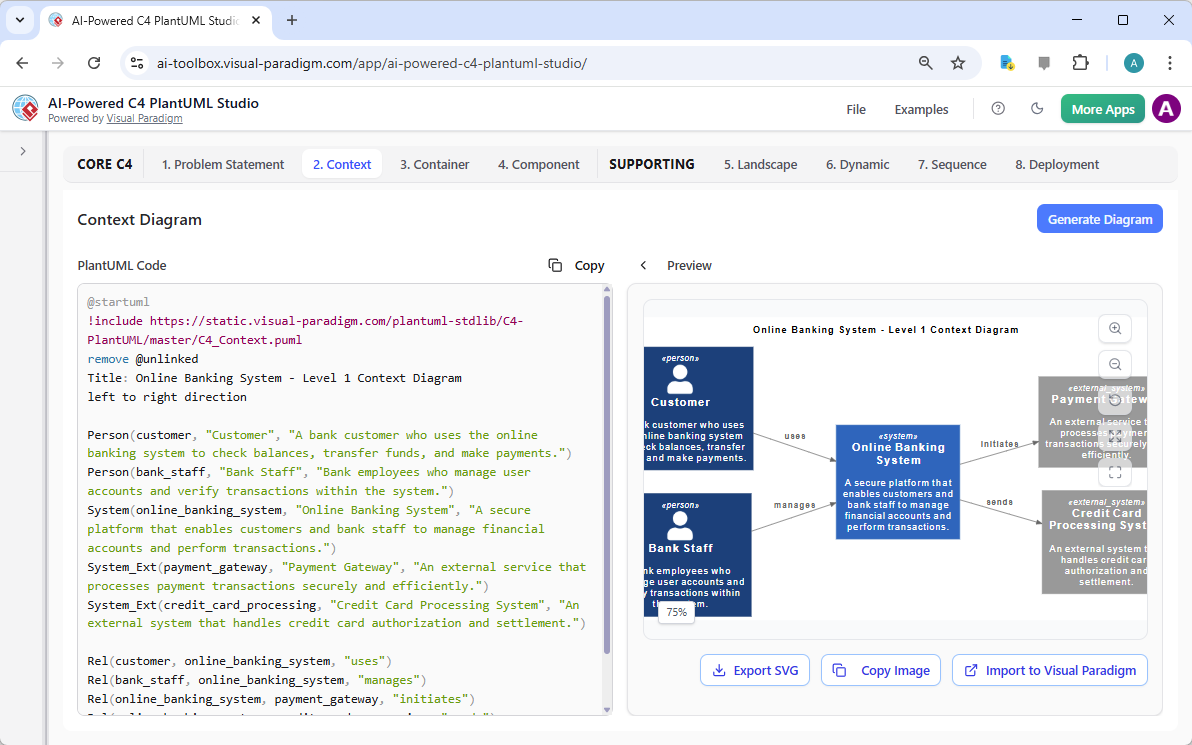

This is the screenshot of Visual Paradigm's AI-Powered C4 PlantUML Studio. We are now at step 2. It shows a C4 Context Diagra

Bước 3: Tạo sơ đồ container

Tiếp theo, bạn đi sâu hơn vào cấu trúc hệ thống bằng cách chuyển sang tab “Container”. Sơ đồ này chia nhỏ hệ thống chính thành các thành phần kỹ thuật cấp cao, chẳng hạn như ứng dụng web, API và cơ sở dữ liệu. AI sử dụng thông tin từ tuyên bố vấn đề và sơ đồ bối cảnh để tạo ra sơ đồ container hợp lý và phù hợp. Trong ví dụ này, AI đã xác định các container chính như “Cổng API”, “Dịch vụ Tài khoản”, “Dịch vụ Giao dịch” và “Quản lý Người dùng”. Sơ đồ rõ ràng thể hiện cách các container này tương tác với nhau, với các mũi tên chỉ hướng dòng yêu cầu và dữ liệu. Phần xem trước trực tiếp đảm bảo bạn có thể ngay lập tức thấy kết quả của bất kỳ thay đổi nào được thực hiện trên mã PlantUML nền tảng.

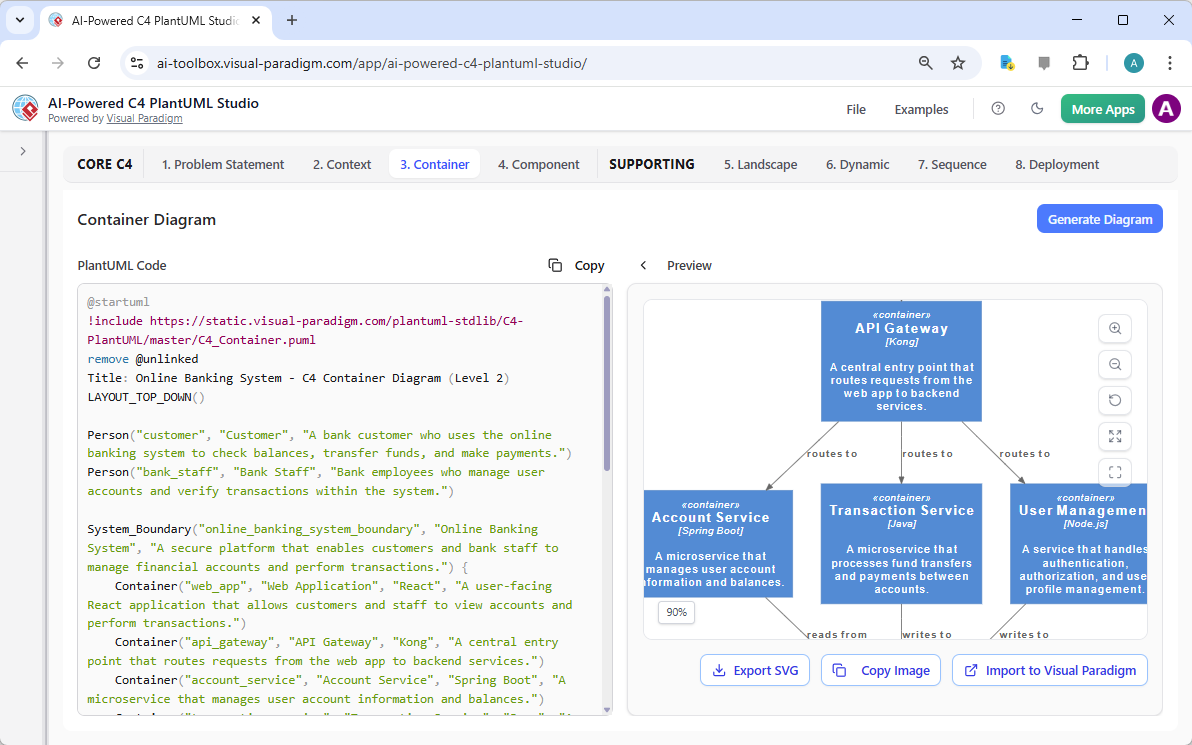

This is the screenshot of Visual Paradigm's AI-Powered C4 PlantUML Studio. We are now at step 3. It shows a C4 Container Diag

Bước 4: Phát triển sơ đồ thành phần

Từ cấp độ container, bạn có thể phóng to vào một container cụ thể để khám phá cấu trúc bên trong của nó. Tab “Thành phần” cho phép bạn tạo ra một cái nhìn chi tiết về các thành phần bên trong một container. Trong trường hợp này, người dùng đã chọn container “Ứng dụng Web”, và AI đã tạo ra sơ đồ thành phần hiển thị cấu trúc bên trong của ứng dụng dành cho người dùng. Sơ đồ này bao gồm các thành phần như “Bộ điều khiển Xác thực”, “Thành phần Xem Tài khoản” và “Thành phần Biểu mẫu Giao dịch”, mỗi thành phần có mô tả ngắn gọn về chức năng của nó. Mức độ chi tiết này rất quan trọng đối với các nhà phát triển để hiểu cách hoạt động bên trong của một phần cụ thể trong hệ thống. Trình soạn thảo màn hình chia đôi cho phép tinh chỉnh cấu trúc thành phần một cách liền mạch.

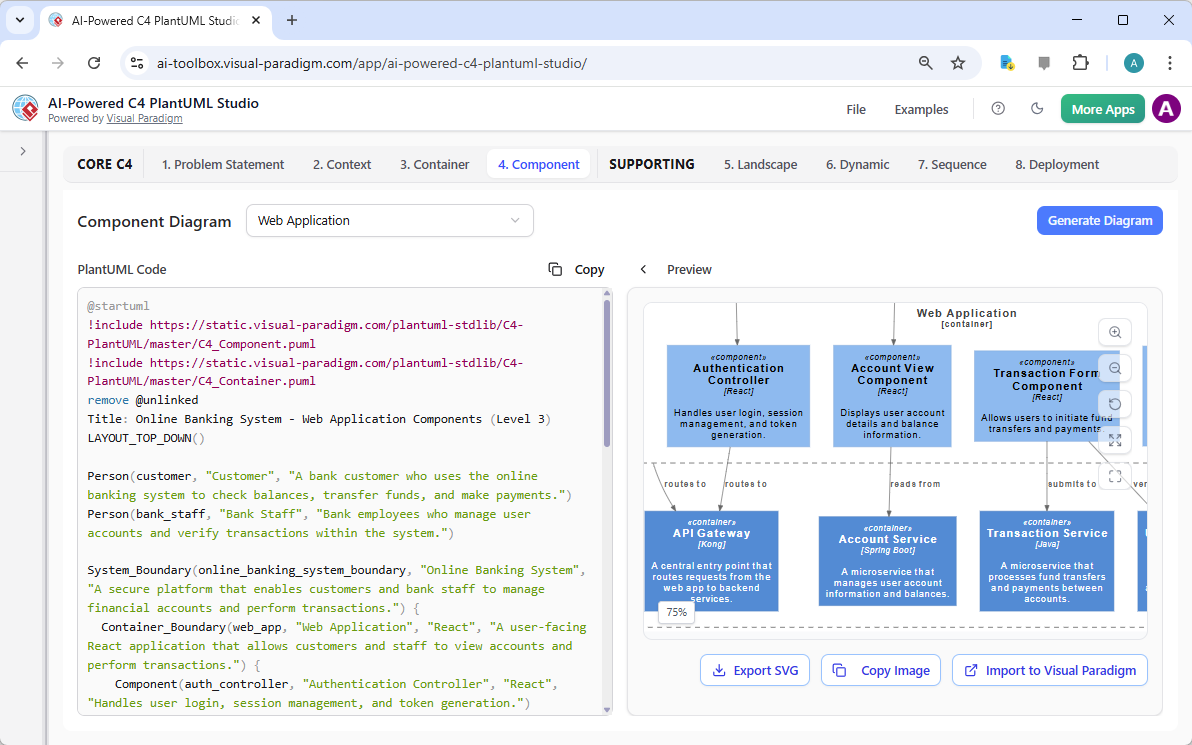

This is the screenshot of Visual Paradigm's AI-Powered C4 PlantUML Studio. We are now at step 4. It shows a C4 Component Diag

Bước 5: Trực quan hóa cảnh quan

Trong khi các sơ đồ cốt lõi C4 tập trung vào chính hệ thống, sơ đồ “Cảnh quan” cung cấp cái nhìn rộng hơn ở cấp độ doanh nghiệp. Sơ đồ này hiển thị hệ thống trong bối cảnh của tổ chức lớn hơn và môi trường xung quanh. AI tạo ra sơ đồ này để minh họa cách “Hệ thống ngân hàng trực tuyến” phù hợp trong “Doanh nghiệp ngân hàng trực tuyến” và tương tác với “Internet công cộng”. Góc nhìn này đặc biệt hữu ích cho các bên liên quan cần hiểu vị trí của hệ thống trong toàn bộ hệ sinh thái kinh doanh. Sơ đồ xác định rõ ranh giới doanh nghiệp và hiển thị các kết nối bên ngoài, cung cấp cái nhìn toàn diện về phạm vi và các phụ thuộc của hệ thống.

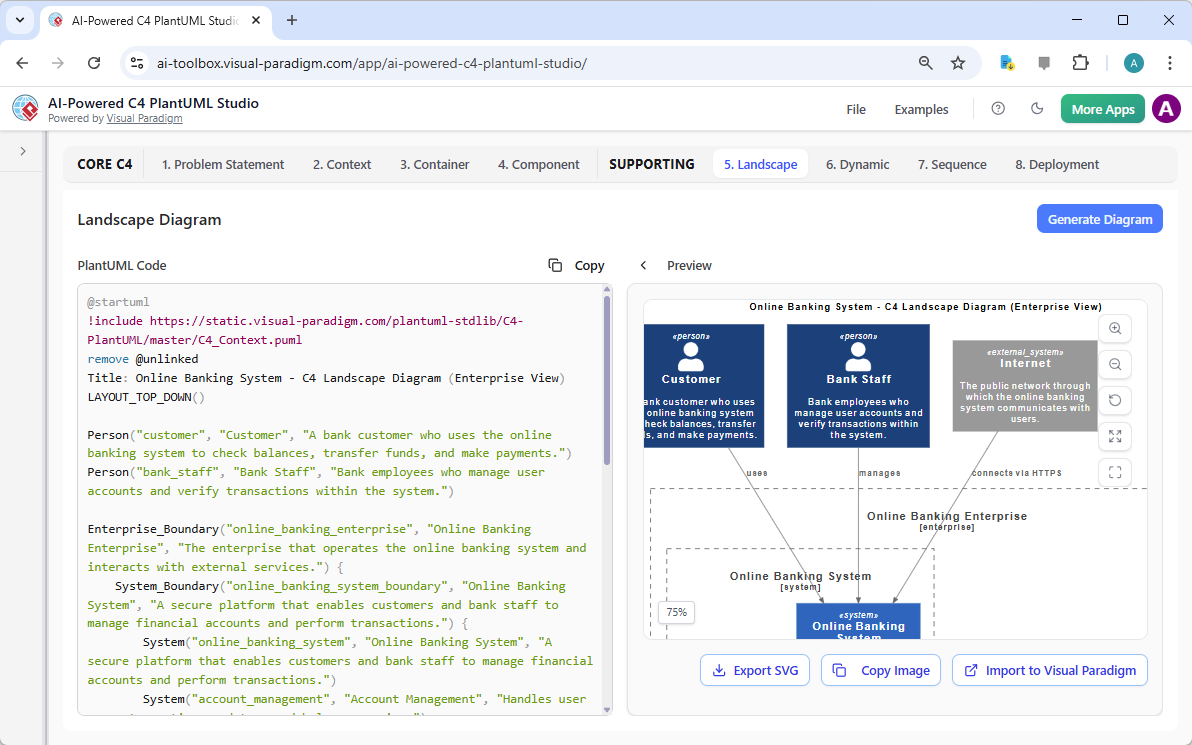

This is the screenshot of Visual Paradigm's AI-Powered C4 PlantUML Studio. We are now at step 5. It shows a C4 Landscape Diag

Bước 6: Mô hình hóa hành vi động

Để hiểu cách hệ thống hoạt động, bạn cần mô hình hóa hành vi động của nó. Tab “Động” cho phép bạn tạo ra một “Sơ đồ Động” thể hiện trình tự các tương tác giữa các thành phần. Trong ví dụ này, người dùng đã chọn container “Dịch vụ Giao dịch” và thành phần “Bộ xác thực Yêu cầu”. AI đã tạo ra sơ đồ minh họa luồng của quy trình “Khách hàng khởi tạo chuyển tiền”. Sơ đồ thể hiện tương tác từng bước giữa “Dịch vụ Giao dịch”, “Quản lý Người dùng” và “Cơ sở dữ liệu PostgreSQL”, với nhãn rõ ràng cho mỗi tin nhắn. Điều này giúp xác định các điểm nghẽn tiềm tàng, các vấn đề bảo mật và dòng chảy tổng thể của hoạt động hệ thống.

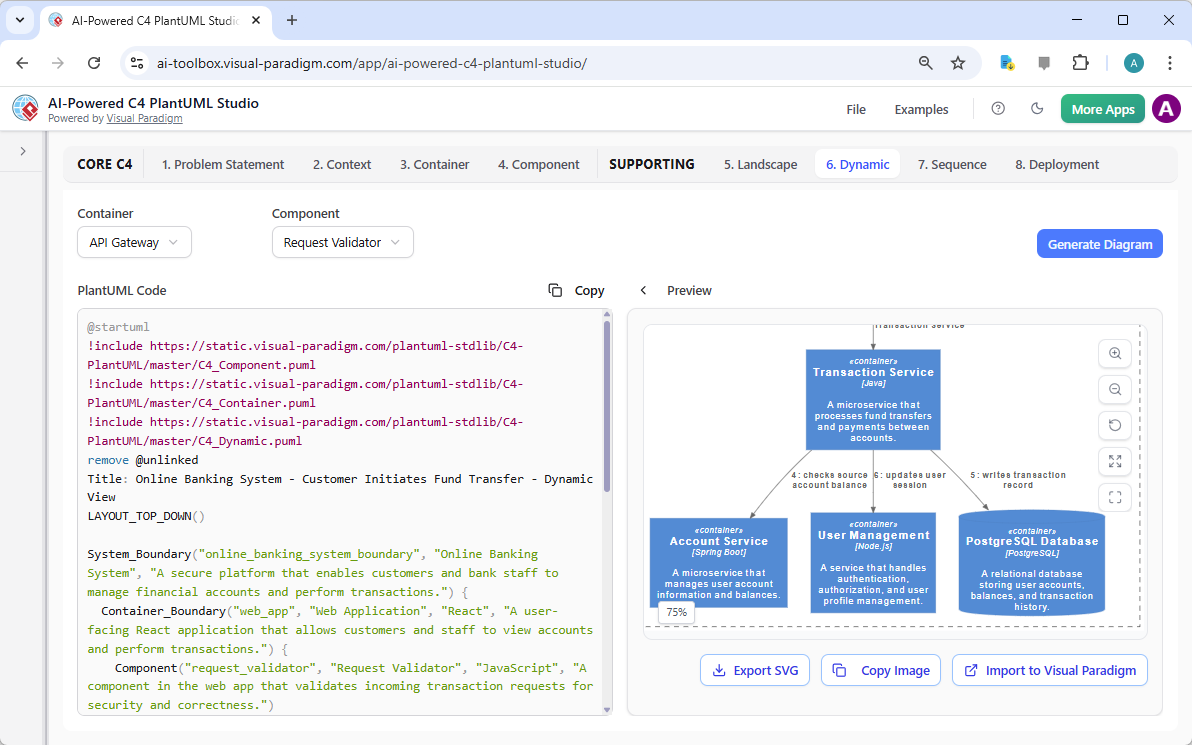

This is the screenshot of Visual Paradigm's AI-Powered C4 PlantUML Studio. We are now at step 6. It shows a C4 Dynamic Diagra

Bước 7: Chi tiết các tương tác chuỗi

Để có cái nhìn chi tiết hơn về hành vi hệ thống, sơ đồ “Chuỗi” cung cấp cái nhìn chi tiết về các tương tác giữa các thành phần trong một trường hợp sử dụng cụ thể. Trong trường hợp này, AI đã tạo ra sơ đồ chuỗi “Khách hàng kiểm tra số dư”. Sơ đồ này hiển thị trình tự chính xác của các tin nhắn giữa “Bộ điều khiển Tài khoản”, “Dịch vụ Tài khoản” và “Bộ xác thực Giao dịch”. Luồng rõ ràng theo thứ tự thời gian giúp hiểu logic của hệ thống và các mối phụ thuộc giữa các thành phần. Mức độ chi tiết này vô giá trong việc gỡ lỗi, phân tích hiệu suất và đảm bảo hệ thống hoạt động như mong đợi trong các điều kiện khác nhau.

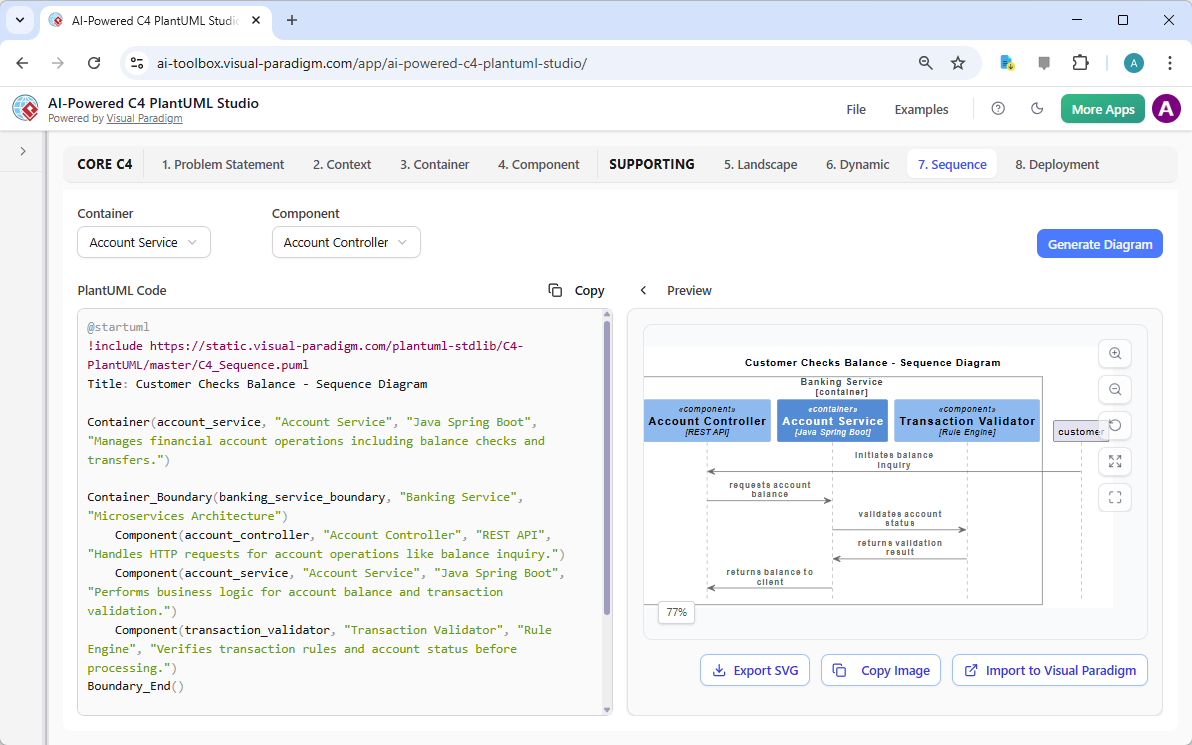

This is the screenshot of Visual Paradigm's AI-Powered C4 PlantUML Studio. We are now at step 7. It shows a C4 Sequence Diagr

Bước 8: Lên kế hoạch triển khai

Bước cuối cùng trong hành trình kiến trúc này là lên kế hoạch triển khai hệ thống. Tab “Triển khai” cho phép bạn tạo ra một “Sơ đồ Triển khai” thể hiện cách các thành phần phần mềm được ánh xạ vào hạ tầng vật lý hoặc ảo. AI đã tạo ra sơ đồ hiển thị “Máy ảo Dịch vụ Backend” đang lưu trữ “Dịch vụ Tài khoản” và “Dịch vụ Giao dịch”, “Máy chủ Cơ sở dữ liệu VM” đang lưu trữ “Cơ sở dữ liệu PostgreSQL”, và dịch vụ “Quản lý Người dùng” đang chạy trên máy chủ “Node.js”. Sơ đồ này rất quan trọng đối với các đội ngũ DevOps để hiểu các yêu cầu hạ tầng của hệ thống và đảm bảo hệ thống có thể được triển khai và mở rộng một cách hiệu quả.

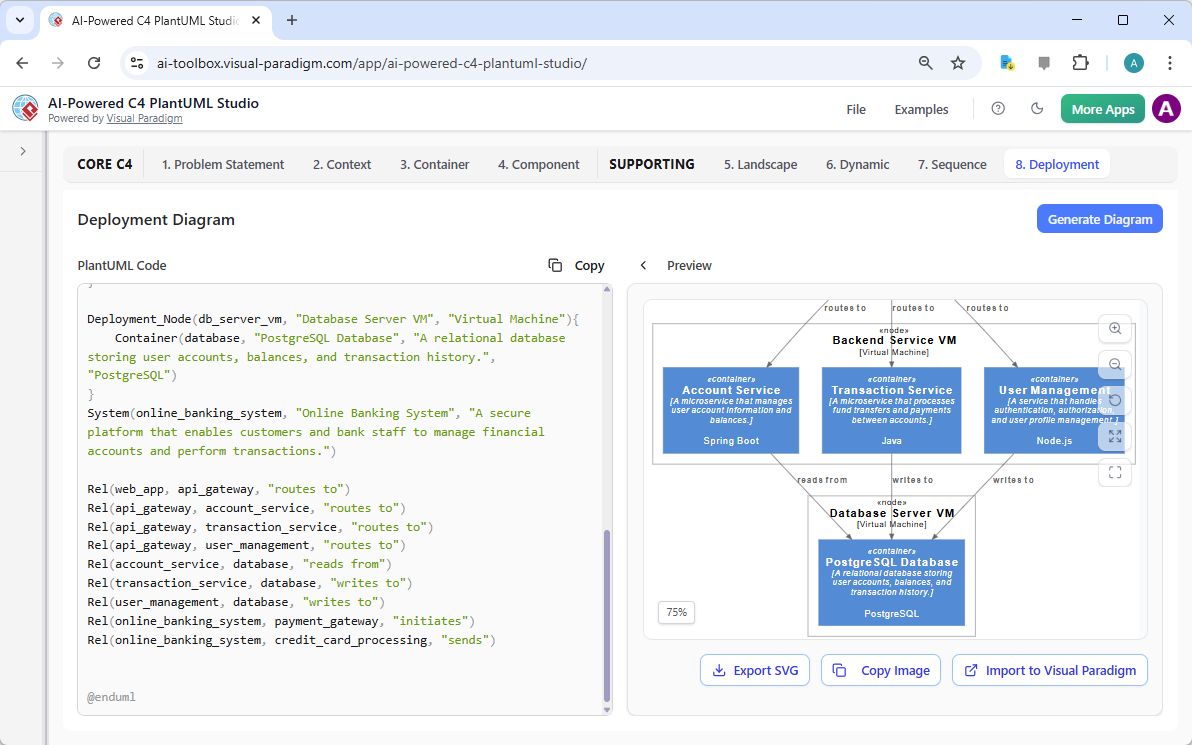

This is the screenshot of Visual Paradigm's AI-Powered C4 PlantUML Studio. We are now at step 8. It shows a C4 Deployment Dia

Bằng cách tuân theo quy trình có cấu trúc, hỗ trợ bởi AI này, bạn có thể nhanh chóng tạo ra một kiến trúc phần mềm toàn diện và chuyên nghiệp cho hệ thống ngân hàng trực tuyến của mình. C4 PlantUML Studio được tích hợp AI từ Visual Paradigm là một công cụ mạnh mẽ giúp đơn giản hóa các quy trình thiết kế phức tạp, giảm thiểu lỗi và cải thiện giao tiếp giữa các đội nhóm. Đây là một nguồn tài nguyên thiết yếu dành cho các kiến trúc sư phần mềm, nhà phát triển và sinh viên cần thiết kế và tài liệu hóa các hệ thống phức tạp một cách hiệu quả.

Sẵn sàng xây dựng kiến trúc phần mềm của riêng bạn? Hãy thử ngay C4 PlantUML Studio được tích hợp AI hôm nay và cảm nhận sức mạnh của thiết kế hỗ trợ bởi AI.Thử ngay.
